Rückfahrkamera nachrüsten?

http://shop.luis.de/rueckfahrk…ckfahrkamera-audi-a6.html

Hallo Gemeinde,
hat schon jemand damit Erfahrungen gemacht? Wie ist es mit dem Einbau, kompliziert, braucht man sonst noch irgendwelche Adapter etc.? Was muss man im Fahrzeug alles ausbauen, um bis zum Navibildschirm zukommen?

Alles KLAR, danke für schnelle Antwort.

@ Biker003,

ich habe auch daran Interesse... TV habe ich und es geht auch

was meinste mit HF ??

Soll das heißen ich brauche nur noch eine Cam ?? Oder wie....

Danke schonmal

Die Rückfahrkamera-Nachrüstung wird auch mein neues Projekt. Ich bin schon auf der Suche nach Teilen und dann kanns losgehen. Kabelbaum habe ich schon hier.

Ich kann dann gerne berichten, wie die Nachrüstung funktioniert (ich habe kein TV Empfang).

PS: Wenn jemand Kufatec-Teile braucht, kann ich euch nen guten Preis machen.

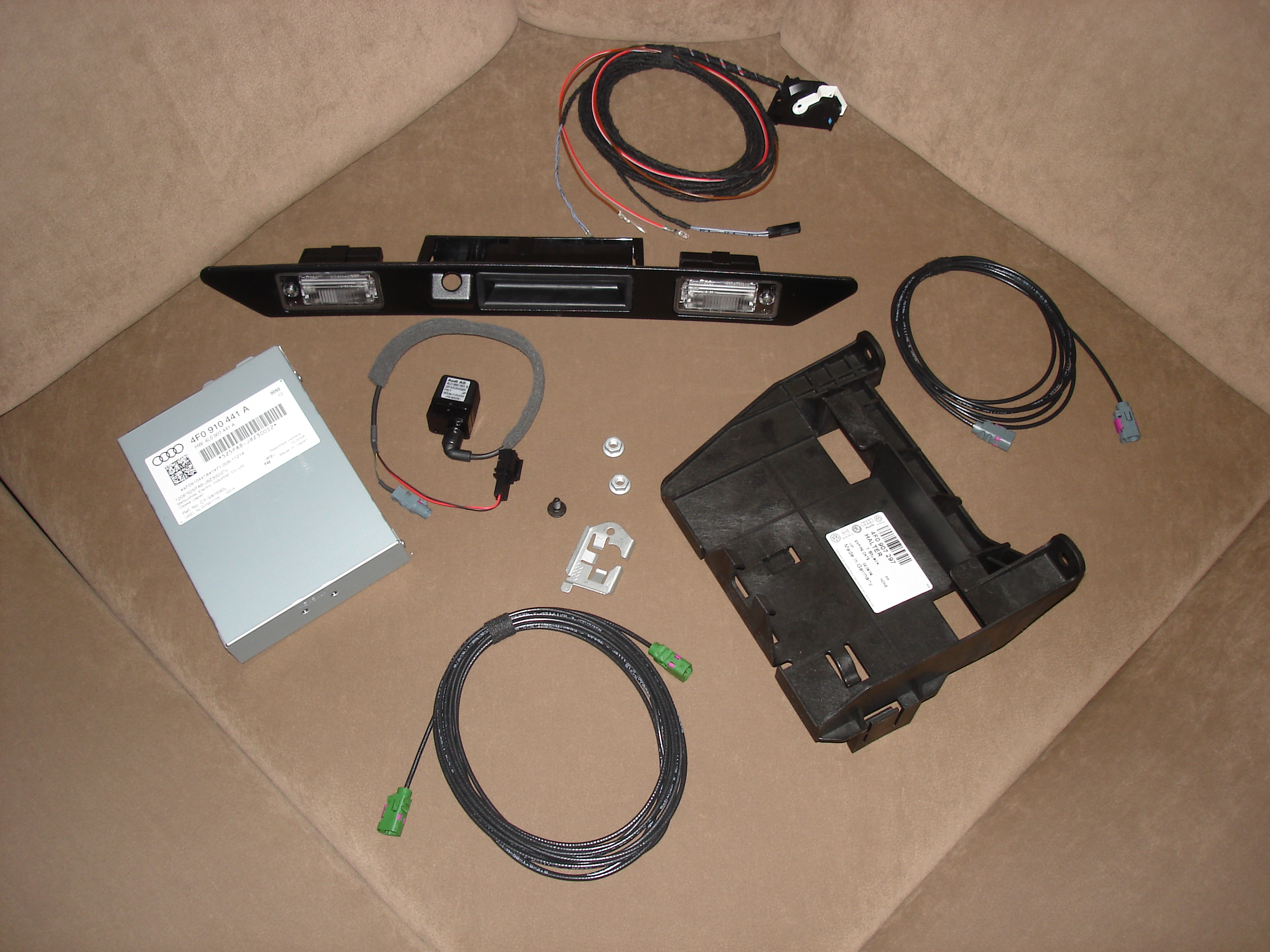

So, heute habe ich meine Kamera, Steuergerät und Griffleiste beim Freundlichen abgeholt. Jetzt habe ich alle Teile komplett: http://www.ts85.de/a3fshare/uploads/DSC05332.JPG

Am Freitag/Samstag geht der Einbau dann los. Ich werde berichten.

@ Thomas

Ja coole sache...

freue mich auf ergebnis...

Wäre cool wenn du auch Gegenstand Artikelnummer und Preise Notieren würdest !!

Ciao ciao
Schön Tag noch
Claudio

So, die Kamera ist schon drin. Die Sicht nach hinten ist frei - nur die Kabeldurchführung des SLN war etwas tricky. Zudem sind die Aufnahmen für den Halter des Kamerasteuergeräts nicht vorhanden - musste mir einen Halter bauen, um das Steuergerät fixieren zu können. Die CAN Leitungen und das Signalkabel zum MMI Interface werde ich dann am Wochenende nach vorne legen.

hi Thomas,

genau das steht bei mir auch an. Dachte das ich alle Teile habe nun sehe ich bei Dir in der Mitte so eine Klammer/Halter aus Silber. Was ist das und wo kommt es hin.

Wie hast Du die Verkleidung wegbekommen und was hast Du genau entfern. Es müssen ja dann 2 Kabel zum STG,oder.

Da hab ich noch Gar keine Ahnung wo das genau hin kommt (Die CAN Leitungen und das Signalkabel zum MMI Interface). Wäre schön wenn ich da dann MAL genauer nachfragen darf.

Viel Erfolg und Spaß dabei. Hast Du Dein STG vom PDC auch gewechselt?

Gruß aus Bavaria.

Michi

Hallo Michi,

ich habe noch ein paar Fotos gemacht von dem selbstgebauten Halter, die werde ich dann MAL die Tage hochladen - muss jetzt leider gleich los.

Die silberne Klammer hält die Kamera in der Griffleiste fest (wird von hinten drauf geschraubt).

Ansonsten bin ich so vorgegangen:
Heckklappenverkleidung runter, dann die Griffleiste mitsamt Kamera umbauen. Von dort aus ein FAKRA (Antennen)-Kabel ins hintere rechts Seitenteil gezogen (durch das rechts Klappenscharnier dann mit einem Draht nach unten in die Serviceklappe gezogen, wo auch das Steuergerät sitzt). Von da aus dann die beiden CAN Leitungen nach vorne zum CAN Trennstecker (neben dem Handschuhfach) gezogen sowie das FAKRA Kabel vom Kamerasteuergerät bis zum MMI Interface gelegt. Hierzu habe ich den hinteren Seitenairbag gelöst und dann mit einem Draht das Kabel aus der Kofferraumverkleidung eingezogen (spart die Demontage der Seitenverkleidungen).

Dann die B-Säulen Verkleidung und die Fußleisten ausgeklipst und darunter die beiden Kabel nach vorne gelegt bis hinters Handschuhfach (was natürlich auch raus musste).

Jetzt nur noch die Masseleitung des Steuergeräts an den Massepunkt im Kofferraum-Seitenteil geschraubt und dann den Kontakt für die Plusleistung im brauen Sicherungshalter auf Sicherung1 (Rückfahrkamera) eingeklipst. Da dort noch keine Plusleitung vor der Sicherung lag, habe ich hier noch eine Leitung hinzugefügt (Audi Reparatzrleitung 000 979 135 E). Die Leitung habe ich dann an der dicksten Plusleitung vor einer Sicherung festgelötet und mit Schrumpfschlauch isoliert.

Das wars dann schon im großen und ganzen.

Bei mir funktioniert das ganze leider noch nicht, da sich gestern Abend nach dem Umbau (habe in einem Zug ACC und Homelink mit nachgerüstet) herausgestellt hat, dass mein neues Diagnosegateway keine Rückfahrkamera unterstützt. Deshalb muss ich mir jetzt noch ein anderes Gateway suchen und dann zum Freundlichen zum freischalten.

Ansonsten war der Umbau relativ problemlos. Bei Fragen: nur zu.

Klasse,

vielen Dank. Denke das Angebot mit den Fragen nehme ich bestimmt an.

Grazie schon MAL.

Michi

Klasse,

vielen Dank.

Ich habe halt das Problem das ich Gar nicht weis wie das MMI Interface und der Can Trennstecker ausschaut und wo genau diese liegen.

Hast Du nur ein Kabel von der Kamera zum STG gelegt? Wenn ja welches?

Grazie schon MAL.

Michi

der CAN-Trennstecker ist der große/breite schwarze Stecker mit lila Verriegelung. Den siehst du direkt, wenn du die Verkleidung zwischen Tür und Handschuhfach entfernst (da, wo die Sicherungshalter sitzen). Der Stecker ansich verbindet alle CAN Leitungen mit dem zentralen Steuergerät (deshalb Trennstecker).

Das MMI Interface hängt in Fahrtrichtung links oberhalb des Handschuhfachs (silberner Kasten, an den 3 Stecker gehen [bei TV-Tuner AB Werk 4 Stecker]).

Von den beiden Sachen kann ich aber auch noch Fotos machen, da mein Handschuhfach sowieso noch draußen ist, da ich noch auf ein neues CAN Gateway warte (da mein altes "neues" Gateway leider keine Rückfahrkamera unterstützte. Wir brauchen also ein CAN Gateway mit Teilenummer 4L0907468A.

Vom Steuergerät geht nur die Spannungsversorgung zur Kamera (zwei Einzelleitungen) und eine Antennenleitung für das Videosignal (grauer Stecker). Vom Steuergerät zum MMI Interface geht dann das Antennenkabel mit grünem Stecker.

So, hier MAL ein paar Bilder:
Befestigung RFK Steuergerät: http://www.a3-freunde.de/DATA/CACHE/204310-735-551.jpg
dito: http://www.a3-freunde.de/DATA/CACHE/204317-735-551.jpg
Kamera von außen (mit 3M SLN): http://www.a3-freunde.de/DATA/CACHE/204318-735-551.jpg
Heckklappenverkabelung (links, wo der Stecker lose rumbaumelt sieht man einen weißen Kabelbinder. Dort habe ich die beiden Stecker für die Kamera befestigt: http://www.a3-freunde.de/DATA/CACHE/204319-735-551.jpg
Seitenteil hinten rechts (Kabel zum Steuergerät schon gelegt): http://www.a3-freunde.de/DATA/CACHE/204320-735-551.jpg

Jo Fotos wären Klasse?

Jetzt habe ich bei meinem Kabelsatz noch MAL nachgeschaut und gesehen das bei dem einen Kabelsatz nur ein Stecker ist. Auf der anderen Seite sind 2 Kabel lose. EIne etwas Divcker als das andere. Habe die Kabel nur nicht zur Hand sonst könnte ich auch sagen ob es das mit den grünen oder mit den grauen Stecker ist.

Was passiert eigentlich mit dem 2 Stecker an der Kamera. Bleibt der leer?

Grazie.

Michi
